Туристические узлы. Схемы с названиями, назначение, инструкции вязания для детей

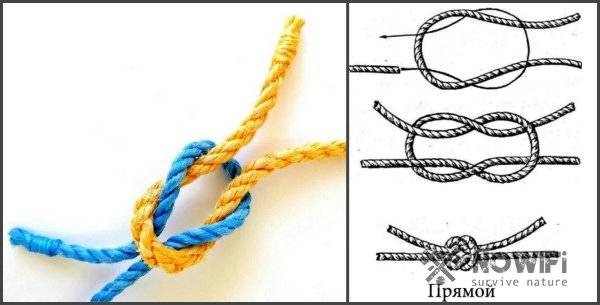

Прямой

В «Книге узлов Ашлея» (Нью-Йорк, 1977) о прямом узле говорится следующее: «Раньше этот узел имел на флоте конкретное назначение — им связывали риф-сезни парусов, когда брали рифы. Прежде моряки никогда не применяли его для связывания двух канатов, если последние были разной толщины или выделки. Им нельзя пользоваться для соединения двух тросов, которые будут подвержены сильной тяге. Этот узел ползёт и опасен, когда намокнет. После завязывания узла каждый его ходовой конец нужно прихватывать линём к коренному концу.»

Этот узел применяется для соединения двух верёвок одинакового диаметра. Он легко вяжется и может быть относительно легко развязан, для этого нужно сильно и резко дернуть за ходовой или коренной конец одного из канатов. Использование без контрольных узлов не допустимо.

Недостатки: сильно затягивается, самопроизвольно развязывается (особенно на скользких, мокрых и обледенелых верёвках), требует контрольных узлов.

Рекомендую при помощи прямого узла делать неответственные соединения верёвок одного диаметра, при этом не забывая о «контрольках».

Узлы из веревок разной толщины

Часто возникают ситуации, когда требуется сцепить тросы различного диаметра. Тогда рекомендуется применить следующие типы связок.

Шкотовый

Для соединения каната с кольцом используют шкотовый узел. Применять его можно лишь тогда, когда трос находится под натяжением.

Как завязать:

1. На веревке (более толстой) завязать закрытую петлю.
2. Завести в нее второй шнур, потом вывести, обхватывая петлицу у основания.
3. Тонкую веревку протянуть под петлю, закрепить.

Схема вязания Готовый узел

Брамшкотовый

Двойной шкотовый востребован при буксире, если требуется соединиться с жестким тросом. Он выдерживает внезапные рывки, резкую смену направления.

Техника выполнения:

• сделать закрытую петлю (из толстого каната);
• протянуть в нее конец второй веревки (с меньшим диаметром), завести вокруг петлицы толстой;
• сделать полный круг и протянуть свободное окончание тонкого шнура под себя;
• выполнить следующий оборот вокруг петли, заново вывести;
• завязать контрольные узелки.

Брамшкотовый узел отлично удерживает канаты разного диаметра, однотипные искусственные тросы.

Брамшкотовый узел

Академический

Если требуется связать канат с веревкой, целесообразно применить академический узел. Его же часто используют для обвязывания габаритных грузов.

Техника выполнения:

1. Концы двух веревок скрестить, обвить один раз, протянуть.
2. Повторить переплетение, но шнуры закрутить в иную сторону.
3. Равномерно затянуть окончания.

Полученное узловое соединение не скользит, просто развязывается, по внешнему виду напоминает косичку. Как правило, им соединяют разные тросы (натуральные, синтетические).

Академический узел

Скорняжный

Многочисленные тестирования показали: скорняжный узел надежный, не поддается скольжению. После большой нагрузки его трудно развязать.

Как завязать:

1. На двух веревках сформировать и перехлестнуть открытые петли.
2. Положить конец каждого шнура поверх петлицы, подвести его под веревки, вытянуть из середины.
3. При затягивании окончания переворачиваются и поворачиваются относительно один другого.

Чтоб снизить вероятность чрезмерного стягивания, за концами важно пристально наблюдать: они обязательно должны перевернуться

Скорняжный узел (2 способа вязания)

Докерский

Морякам часто требуется к толстому канату присоединять тонкий трос: например, при швартовке небольшого судна к причалу. В таковых случаях подходит докерский узел.

Как завязать:

1. Толстый трос сложить вдвое.
2. В полученную петлю снизу протянуть тонкий канат, обвить основание, аккуратно пропустить под себя.
3. Вытянуть поверх толстого троса, пропустить под 3-мя канатами, ввести в петлицу, зафиксировать.

Докерский узел

Другие разновидности узлов и петель

Туристам не обязательно использовать основные узлы. Можно познакомиться с вспомогательными, в походе они лишними не будут точно, особенно если веревки разные по диаметру.

Основной список дополнительных узлов, которые могут пригодиться в походе:

Узел проводник чаще всего выбирают, когда необходимо сделать фиксацию основного узла, либо его укрепление. Для того, чтобы связать верхнюю часть рюкзака или мешка, используют узел пустышку.

Маркировочный узел используют для того, чтобы вязать провода или веревки, примерная длина которых около 40 метров.

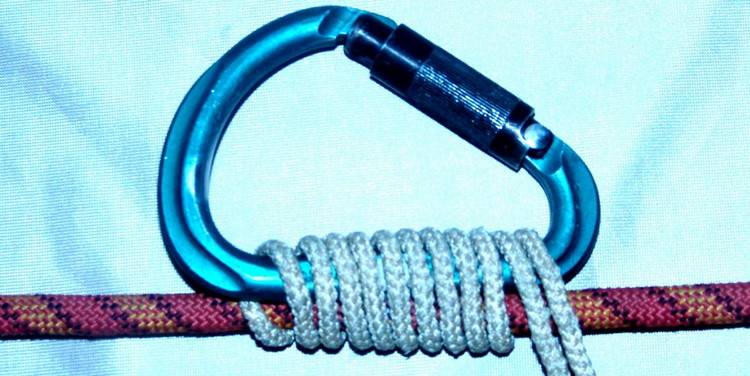

Узел Бахмана называют схватывающим, и чаще всего он нужен альпинистам или спасателям.

Список дополнительных узлов можно продолжать бесконечно, так как туристические узлы широко используются. Но для начала можно изучить пару основных узлов, а после их освоения переходить к практикованию новых. Это действительно нужные и интересные знания.

Туристические узлы имеют широкую сферу применения, и однозначно необходимы туристу и путешественнику

Поэтому стоит обратить внимание на их правильное завязывание, изучив их схемы. Если потренироваться заранее, то в походных условиях завязать их не составит труда даже начинающему путешественнику

Мне нравитсяНе нравится

Сферы применения

Узлы являются неотъемлемой составляющей жизни туриста, а сферы их применения довольно разнообразны и зависят от условий, в которых он оказывается, отправляясь в очередной поход или путешествие. Но вот список возможных применений узлов в путешествиях:

• при наращивании верёвок;
• при установке палатки;
• для преодоления водных преград;
• для фиксации предметов;
• для рыбной ловли;
• при устройстве дней отдыха и постирушек (нужно же устроить верёвку для сушки белья);
• для спуска с высоты;
• при сборе дров или хвороста для костра;
• для страховки при движении группой по горной местности или слабому льду, болоту.

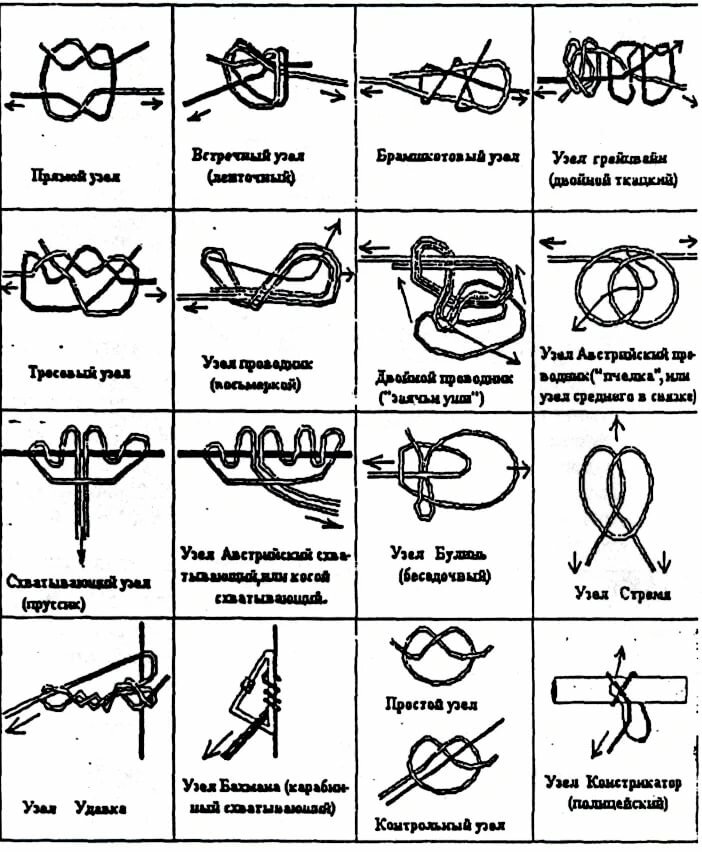

Четкого разграничения узлов на «походные» (туристические), «морские» и так далее не существует, так как большинство из них являются универсальными. Ниже представлены самые основные узлы с названиями и областями их применения.

• Прямой (рифовый) – известен с древних времен. В Древней Греции и Древнем Риме существовал под названием «Геракловый». Служит для сплетения веревок с одинаковым диаметром. Необходимы контрольные узлы (контроли), так как без них узел легко сползает.
• Восьмерка (встречная восьмерка, фламандский узел) – ещё один представитель древних узлов. Нужен для надежного привязывания различных грузов. Не требует при использовании дополнительных контролей.
• Булинь (беседочный) – применялся ещё в Древнем Египте в третьем тысячелетии до нашей эры. Находит применение при завязывании вокруг опоры, сплетении двух веревок, создании незатягивающейся петли. При использовании во время серьёзных работ (швартовка, страховка, прикреплении крюка к тросу) необходим контроль.
• Палаточный (простой штык) – служит для крепления тросиков палатки к штырькам. Также нашел своё применение при швартовке кораблей, буксировке автомобилей и поднятии грузов с помощью крючков или лебедок. Отличительная особенность – незатягивающийся узел.
• Грепвайн (двойной рыбацкий, двойной английский, кровавый) – применяется для связывания двух веревок одинакового диаметра. Отличается повышенной крепостью. После использования практически невозможно развязать.
• Простой проводник – применяется для организации точки опоры на веревке, а также для связывания двух веревок посредством карабина. После использования трудно развязать, вяжется только на конце.
• Средний австрийский проводник – необходим для получения в середине веревки петли (третий в связке, точка, дефект). Не используется на концах.
• Двойной проводник, или «зайчьи уши» – нужен для жесткой связки двух веревок между собой. После применения практически невозможно развязать.
• Карабинная удавка – служит для привязывания к опоре, если после использования веревка должна быть скинута.
• Маркировочный – служит для надежного закрепления веревки при её транспортировке.
• Схватывающий – позволяет веревке зафиксироваться при неожиданном срыве, например, при срыве альпиниста во время восхождения.

Верёвки одинаковой толщины

Узлы туристические с названиями (схемы и описание как вязать из верёвок равного диаметра рассмотрены ниже) помогают туристам в походе. Если необходимо связать 2 шнура одинаковой толщины, туристы пользуются специальными видами связок, созданными на основе морских узлов.

Прямой узел

Прямой узел называют узлом Геракла (Геркулеса). С древних времён его используют, если нужно соединить разорвавшийся канат, удлинить трос или упаковать не тяжёлый груз.

Техника выполнения:

1. В каждую руку берут по верёвке.
2. Концы правой и левой верёвки переплетают 1 раз.
3. Из свободного конца верхней верёвки формируют открытую петлю.
4. Конец нижней верёвки протягивают в эту петлю, повторяя нижнее переплетение в зеркальном отражении. Получается симметричная связка из 2 петель.
5. Узел расправляют и стягивают, потянув верёвки в разные стороны.

У правильного прямого узла короткие концы параллельны длинным и находятся друг напротив друга. Если они торчат в разные стороны – соединение выполнено с ошибками и развяжется при нагрузке.

Свойства прямого узла

Положительные
Отрицательные
Особенности использования
Легкое выполнение
Сильно стягивается при нагрузке и намокании.
В узел вставляют палку или карабин, чтобы облегчить его развязывание, кроме ситуаций, когда важно сохранить натяжение верёвки или предстоит протянуть узел через другой карабин.
При необходимости быстро распускается
Нельзя применять на мокрых, обледенелых, синтетических канатах.
Требуются контрольные узлы.

Ползёт при серьёзных нагрузках.
Не используется в альпинизме и в страховочных соединениях.

Главное требование для узла – использование верёвок одинаковой толщины и правильное выполнение, в противном случае он самостоятельно развяжется. Моряки знают, что неправильное завязывание геркулесового узла не раз приводило к человеческим жертвам.

Рифовый

В ситуациях, когда нужно что-либо крепко связать, а затем быстро развязать, используют рифовый узел. Моряки так связывают чехлы спасательных шлюпок, паруса, палубные механизмы. В туризме рифовым узлом соединяют вспомогательные верёвки, которые подвергаются переменной нагрузке. Народное название соединения – узел с 1 бантиком.

Техника выполнения:

1. Завязывают нижний полуузел и делают петлю, аналогичную петле прямого узла.
2. Конец другой верёвки складывают вдвое и продевают в эту петлю, затягивают.
3. Получилась половина бантика. Короткие концы шнура должны выходить на одну сторону и быть параллельны между собой и с длинной частью одной из верёвок.

Шнуры для рифового узла используют несинтетические, одного диаметра и выполненные из одинакового материала. Узел с 2 полубантиками называется двойной рифовый и используется в быту для упаковки свёртков, завязывании шнурков и бантов.

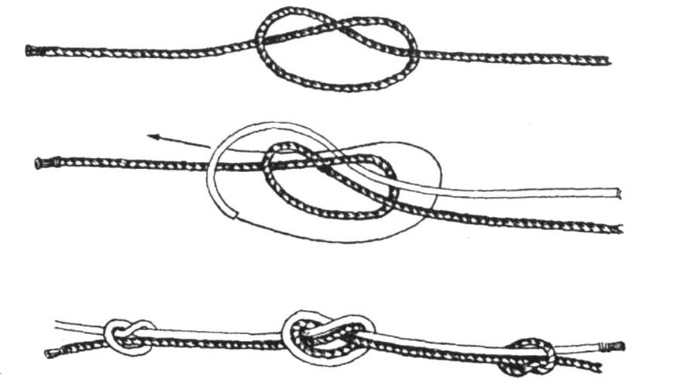

Встречный

Второе название встречного проводника – ленточный узел. Альпинисты и туристы применяют его для связывания строп и ремней. Относится к вспомогательным соединениям, долго завязывается. Служит для соединения лент одинакового и разного диаметра, для связки верёвки с лентой. Встречный узел надёжный, не скользит и хорошо удерживает вес.

Встречный узел: узлы туристические (названия, схемы, как вязать)Техника выполнения:

1. Свободные концы верёвок располагают навстречу друг другу.
2. Конец одной верёвки завязывают простым узлом и не стягивают его.
3. Вторую верёвку протягивают в узел, двигаясь параллельно изгибам первой верёвки и не допуская перекосов.
4. Связку затягивают максимально сильно.

На стропах контрольные узлы не вяжут, в остальных случаях соединение укрепляют. Минус встречного узла – способность так затягиваться под серьёзной нагрузкой, что развязать его невозможно.

Ткацкий

Прочный узел, другие названия – рыбацкий, лесной, речной. Туристическое название – вспомогательный булинь. Ткацкий узел обязательно усиливают контрольными узлами.

Ткацкий узел: узлы туристические (названия, схемы, как вязать)Техника выполнения:

1. Свободный конец одного шнура завязывают простым узлом и через него протягивают второй шнур.
2. Захватывают концом второго шнура первый шнур и завязывают обычный узел.
3. 2 получившихся узла сдвигают и стягивают. На свободных концах верёвок делают контрольные узлы.

Плюс ткацкого узла – простое связывание. К его минусам относится способность соскальзывать и сильно затягиваться при повышенных нагрузках. Рыбаки применяют узел для связывания лесок.

Виды туристической вязки

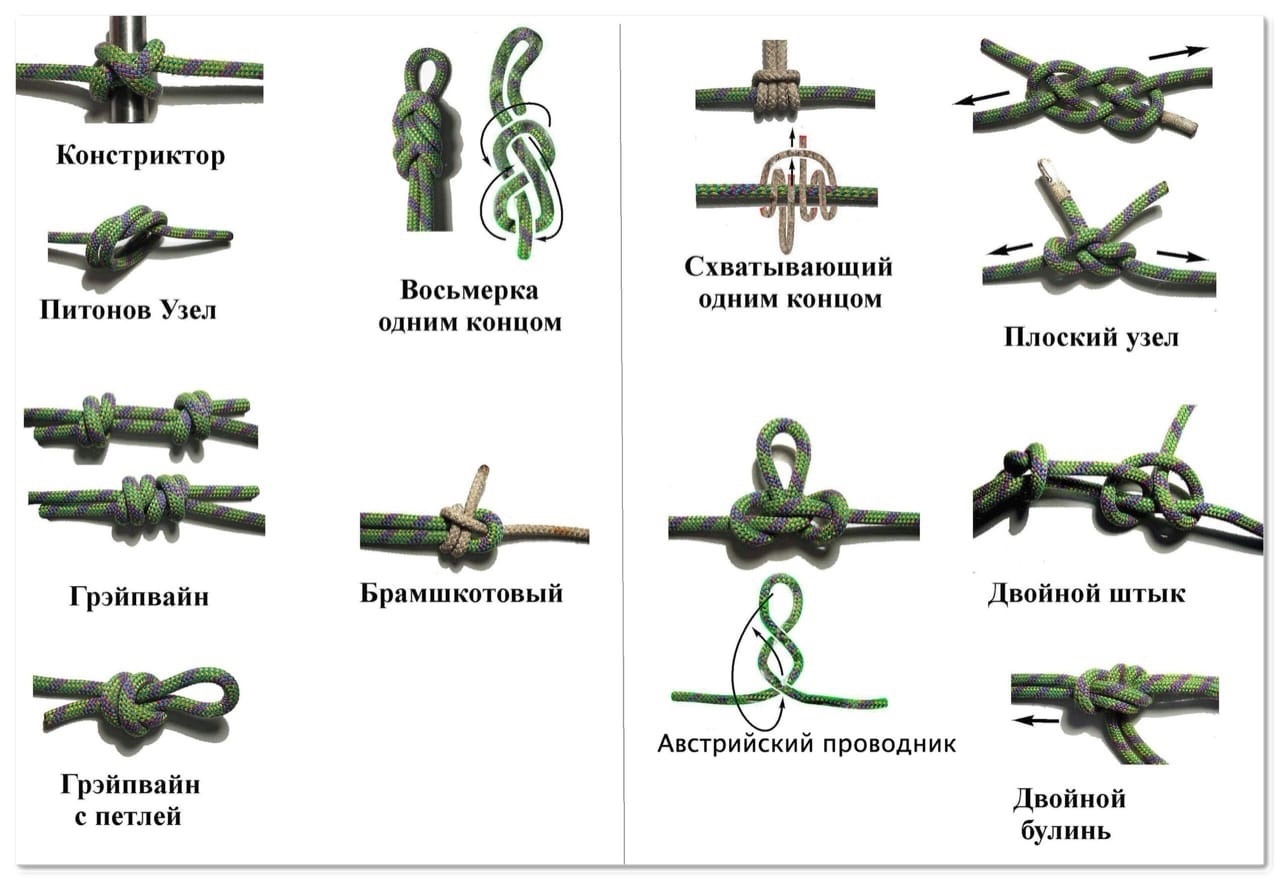

Конечно, многообразие туристских узлов таково, что все их запомнить может только специалист, однако, есть наиболее часто применяемые и популярные, у каждого из которых есть своё название.

Среди них:

1. Прямой – развязывается самопроизвольно, в связи с чем его используют только вкупе с контрольными узлами. Чтобы завязать его нужны ходовые концы верёвки более пятнадцати сантиметров длиной, его правильность можно определить по тому, что ходовые концы выходят только с одной стороны.
2. Ткацкий – шнуры одинаковой толщины накладывают друг на друга, потом вяжутся контрольные узлы с обеих сторон и стягиваются, на концах завязываются контрольные узлы. При нагрузках он ползёт и сильно затягивается. Прочность верёвки он ослабляет на 35 процентов.
3. Встречный – затягивается под нагрузками, он подходит для связывания верёвок любого диаметра или сочетаний верёвки из разных материалов и ленты.
4. Грейпвайн – очень надёжный, крайне сильно затягивается от нагрузок, им связывают верёвки разных и одинаковых диаметров. Чтобы его завязать, нужно наложить друг на друга две одинаковые по толщине верёвки, с каждой стороны сделать по двойному, похожему на контрольные, узлу, после чего стянуть их.
5. Проводник – легко завязывается и на конце, и в середине шнура, он затягивается и ползёт под нагрузками, а применяют его в том случае, если нужно к чему-то закрепить верёвочную петлю.
6. Восьмёрка-проводник – так же, как и предыдущий вяжется в любом месте, делает надёжные петли, при этом особо не затягивается и не расползается под нагрузкой. Ослабляет прочность верёвки на 25 процентов. Метод завязывания: верёвка складывается пополам, на конце делается узел, который похож на цифру восемь, после чего нужно затянуть его и расправить.
7. Заячьи уши – не ползёт, но стягивается под нагрузками, он образует двойную петлю, которая увеличивает прочность на разрыв. Применяют его в тех местах, где требуется прочная петля.
8. Булинь – им крепят верёвки к кольцам и другим подобным предметам либо обвязывают вокруг опоры. При переменных нагрузках он расползается, но в целом очень надёжен и не сильно затягивается в случае нагрузки. Концы у него должны быть свободными, петля создаётся поворотом верёвки по часовой стрелке на 180 градусов. После этого опора обносится ходовым концом, конец верёвки продевается в петлю, рабочая верёвка тоже обносится ходовым концом и продевается в петлю с противоположной стороны. Потом затягивается и завязывается контрольная петля.
9. Схватывающий Пруссика – у него есть два варианта, перемещается он свободно, затягивается при нагрузках. Его особенность в том, что после того как нагрузка будет снята, он легко восстанавливается. Его широко применяют в альпинизме для самостраховки. Но он плохо держится на жёстких верёвках, а на обледенелых не держится вообще.
10. Схватывающий австрийский – применяется на переправах при натяжении верёвки.
11. Саморазвязывающийся – также используется на переправах, вяжут его применяя отрезок из основной верёвки. Особенность такой петли в её надёжности и том, что развязывается она без труда даже под большими нагрузками. Чтобы она не развязывалась сама, нужно контролировать петлю с помощью карабина или использовать вместе с ней рифовый узел.
12. Девятка – у этого узла самая большая прочность из типов «проводник». Она достигает 70-74 процентов.
13. Академический узел – предназначен, чтобы соединять несколько верёвок разного диаметра. Чтобы завязать академический узел нужно взять верёвки разных диаметров, толстой сделать петлю, а тонкой обкрутить её, после чего затянуть и расправить, а потом завязать с обоих концов контрольные.
14. Шкотовый – применяется когда верёвка требуется длинная, а в наличии есть только куски, причём разные по толщине. Как вязать шкотовый узел: из толстой верёвки делается петля, тонкая верёвка продевается через неё и обкручивает с обеих сторон. Шкотовый вариант хорошо подходит для постоянных нагрузок, но в случае их отпускания может развязаться.

«Пожарная лестница» (рис. 8).

В повседневной деятель­ности моряков, верхолазов-монтажников, строителей, по­жарных, горноспасателей и скалолазов нередко возникает необходимость в использовании так называемого шкентеля с мусингами. Шкентелем на флоте называют вертикально висящий растительный трос, закрепленный за что-нибудь верхней частью, а мусингами — утолщения на нем, впле­тенные в него в виде узлов, через равные промежутки. С помощью таких тросов матросы садятся в стоящие у борта корабля шлюпки. Но изготовленный шкентель с мусингами не всегда оказывается под рукой, когда срочно нужно спу­ститься по тросу за борт или подняться по отвесной стенке, если нет ни лестницы, ни штормтрапа. Представьте себе, например, такую ситуацию. С палубы стоящего в порту судна в воду упал человек. На палубе лежит свободная бухта растительного троса. Если вы бросите упавшему ко­нец, то едва ли он сможет по нему подняться на борт: трос может оказаться синтетическим, а в порту на поверхности воды обычно есть слой нефти. Руки упавшего за борт чело­века будут скользить по тросу, не имеющему мусингов. В такой ситуации выручает «пожарная лестница».

Как уже упоминалось, простой узел является составным элементом многих полезных узлов. «Пожарная лестница» состоит из серии простых узлов, которые очень быстро вя­жутся один за другим (за полминуты можно завязать 20 узлов). Она великолепна своей простотой и эффективно­стью, но требует навыка и четкости в выполнении.

Вязка этого узла начинается с формирования опреде­ленного числа калышек, заведенных друг за друга. Возьми­те в левую руку ходовой конец троса, отступя от его края 15—20 сантиметров. Сделайте первую калышку диаметром не более 10 сантиметров таким образом, чтобы коренной конец троса был снизу. Затем сделайте точно такую же ка­лышку и прижмите большим пальцем левой руки к кончи­кам остальных. Точно таким же образом сделайте 5—7 ка­лышек, ровно уложенных одна на другую. Чтобы они не съезжали и не перепутывались, наденьте их на вытянутые вверх пальцы (кроме большого) левой руки

У вас полу­чится своего рода веревочный «стаканчик»

Осторожно сни­мите его с пальцев так, чтобы он не рассыпался и не сплю­щился. Теперь ходовой конец, который вы держали в левой руке, пропустите внутрь этого «стаканчика» и выведите его наружу с другой стороны

Положите «стаканчик» на левую ладонь и обхватите его со всех сторон пятью пальцами

За­гнутыми кончиками пальцев правой руки придерживайте верхний шлаг «стаканчика» и медленно, без рывков, тяни­те за ходовой конец троса, торчащий из «стаканчика», вверх

Положите «стаканчик» на левую ладонь и обхватите его со всех сторон пятью пальцами. За­гнутыми кончиками пальцев правой руки придерживайте верхний шлаг «стаканчика» и медленно, без рывков, тяни­те за ходовой конец троса, торчащий из «стаканчика», вверх

По мере вытягивания этого ходового конца на нем будут завязываться простые узлы. Их число будет соответ­ствовать числу сделанных калышек, а расстояние между ними — длине их окружности

За­гнутыми кончиками пальцев правой руки придерживайте верхний шлаг «стаканчика» и медленно, без рывков, тяни­те за ходовой конец троса, торчащий из «стаканчика», вверх. По мере вытягивания этого ходового конца на нем будут завязываться простые узлы. Их число будет соответ­ствовать числу сделанных калышек, а расстояние между ними — длине их окружности.

Описанным способом узлы можно быстро завязать, за­крепить один конец веревки за батарею, за ножку кровати (стола), другой конец выбросить в окно и при необходимо­сти спуститься по веревке вниз (например, в случае по­жара).

Возможна и такая ситуация. Нужно вытащить застряв­ший в грязи автомобиль. Есть длинная веревка и люди, го­товые оказать помощь. Чтобы им было удобнее тянуть, за­вяжите на земле «пожарную лестницу» с таким расчетом, чтобы узлы шли примерно через каждый метр.

См. также: карабинные узлы, узлы с анимацией

Проводник в горы

Разновидность морских узлов

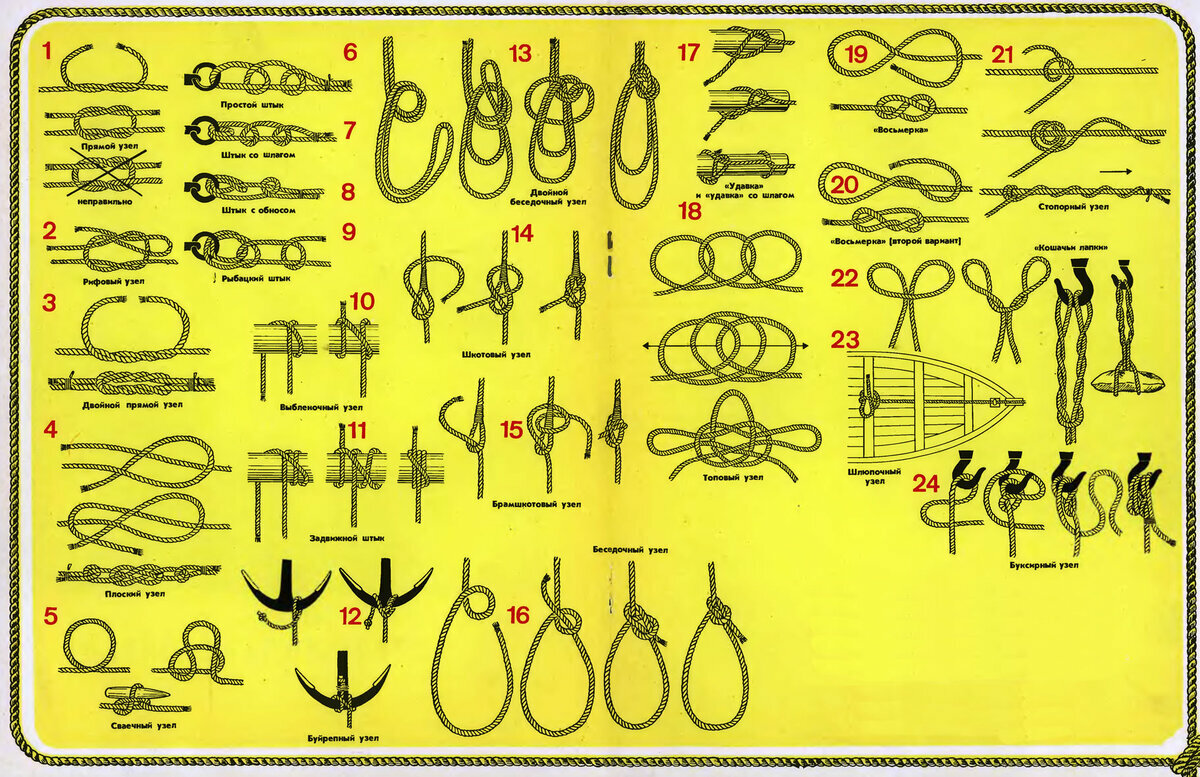

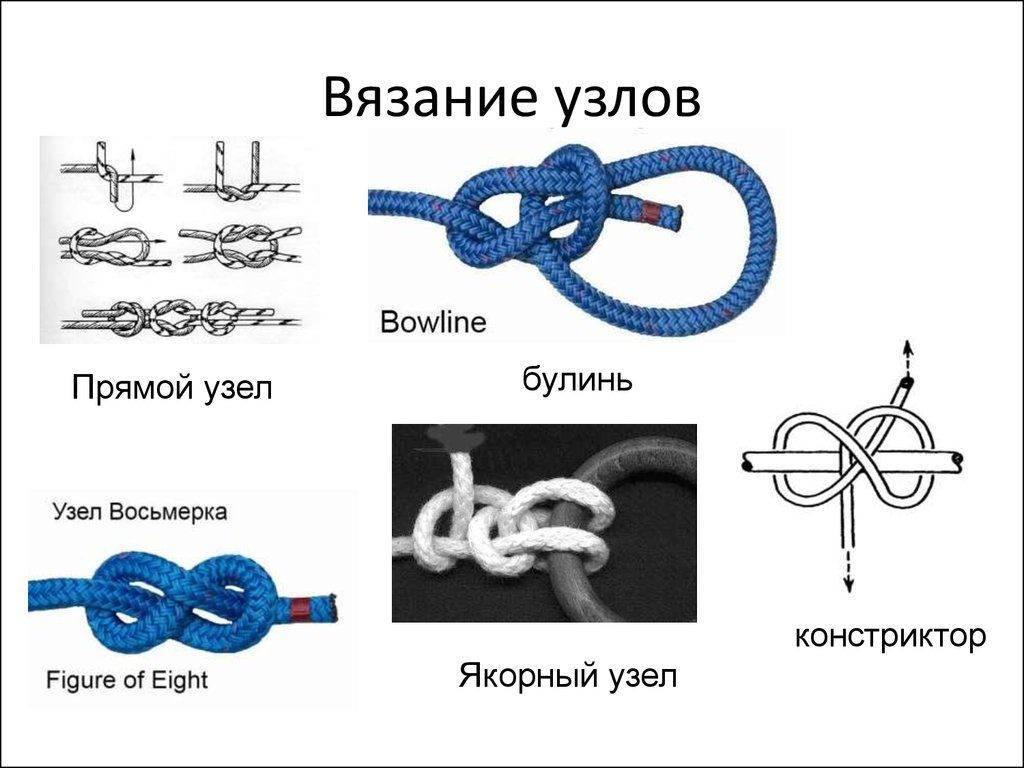

Видов морских плетений бесконечное множество (Рисунок 3).

Среди них чаще всего используются:

• Восьмеркой;
• Бабочка или пчелка;
• Беседочный;
• Прямой или простой штык;
• Якорный.

Рисунок 3. Примеры разных морских узлов

Кроме того, все они классифицируются по своему целевому назначению или используемому для них материалу:

• Для связывания веревочных и тросовых частей — кинжальный, бабий, дубовый или водяной;
• Чтобы укрепить основу тросов или канатов — юферсный, устричный или кровавый;
• Накидные со свободными не затянутыми петельками — жилковый, совершенный, бурлацкий;
• Классические на затяжку — восьмерка и удавка;
• Декоративные и особые с оригинальными названиями — турецкий, кошачья лапа, амфорный и королевский, т.д.

Прямой

Универсальное плетение, известное еще со времен древнего Египта (Рисунок 4). Прямой узелок представляет собой два полуузла, которые последовательно завязываются в разные стороны один над другим. При этом, он может сильно затягиваться при большой нагрузке и сильном намокании, что не мешает его быстрому развязыванию в течение пары секунд.

Рисунок 4. Прямой морской узел

Рифовый

Об этом элементе с легкостью можно сказать, что с ним справиться любой, кто завязывал бантик на шнурках. В море с его помощью крепят лебедки и другие снасти на открытой палубе, закрепляют чехлы из брезента на спасательных шлюпках. Ниже схема вязания узла (Рисунок 5).

Рисунок 5. Рифовый морской узел

Восьмерка

Самое распространенное плетение (Рисунок 6), оно:

1. Является прекрасным стопором, надежно закрепляющим конец троса или каната;
2. Применяется для закрепления веревочного стартера механизаторами;
3. Не портит крепежный элемент, так как не имеет на нем мертвой затяжки;
4. Просто поддается развязыванию. Рисунок 6. Морской узел восьмерка

Плоский узел

Его основная цель — завязывать канаты разной толщины.

При наличии четырех точек пересечения, он:

1. Гарантирует надежность соединения и не затягивается намертво;
2. Равномерно распределяет нагрузку, так как не имеет сильных перегибов.

Все эти качества сильно зависят от правильного исполнения, поэтому принцип вязки не приемлет каких-либо отклонений (Рисунок 7).

Рисунок 7. Плоский морской узел

Простой штык

Легкое плетение элемента позволяет держать нагрузку в любом из направлений и развязывать его под ней без особых усилий.

Как правильно завязать морской узел на веревке, схема — можно узнать из этого простого способа (Рисунок 8):

1. Оберните полтора раза канат вокруг столба, дерева или камня;
2. Проведите ходовой конец сверху коренного и заведите его снизу, пропустив из-под коренной части в получившуюся петельку — у вас получится один шлаг;
3. Затяните его и повторите свои действия, затем завяжите контрольный узелок. Рисунок 8. Морской узел простой штык

Шкотовый узел

Его также рекомендуют использовать для связывания лесок и крепежных соединений разной толщины. Материал большего диаметра применяется для обычной петли, но и на одинаковых по диаметру частях, крепление держит ничуть не хуже.

Инструкция по шагам расскажет вам, как правильно завязать шкотовый узел на веревке (Рисунок 9):

1. Сделайте петельку на более толстом канате и держите его в одной руке;
2. Проденьте более тонкий тросик через нее и заведите за основной и больший концы;
3. В завершении — протяните тонкую часть под петлей. Рисунок 9. Шкотовый морской узел

Калмыцкий

Этот тип применяется на парусных и российских суднах. Он издавна использовался в военно-морских целях и подходит для временной привязки кораблей в порту и гужевых повозок к столбу.

Следуйте инструкции, чтобы научиться завязывать калмыцкие веревочные узелки (Рисунок 10):

1. Возьмите ходовую часть и сделайте петельку, не обматывая веревки и еще одну в противоположную сторону;
2. Протяните главный конец в первую из них и сложите вдвое, снова проведите его складкой в ближайшее полукольцо первой петельки;
3. Накиньте вторую петлицу на устойчивое дерево или столб и затяните за корневой конец. Рисунок 10. Калмыцкий морской узел

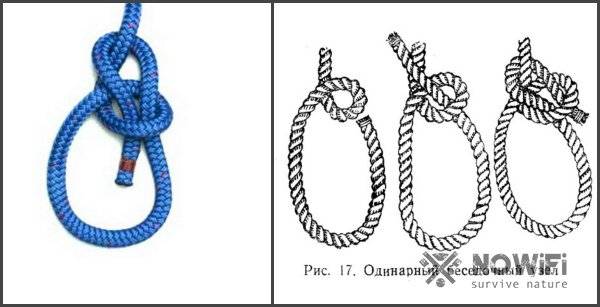

Беседочный узел

Благодаря своей простоте и надежности, булинь применяется в туризме и альпинизме, морском деле. Он вяжется на краю веревки и представляет собой не затягивающуюся красивую петлю (Рисунок 11). Полезный навык — умение вязать его одной рукой пригодится в ряде экстремальных ситуаций.

Рисунок 11. Беседочный морской узел
